偏磁式消弧線圈

一、應用場景及作用

消弧線圈廣泛應用在城市供電、新能源發電、煤炭、冶金、石化、礦山、港口等行業的6～66KV中壓供電系統。供電系統中性點加入消弧線圈后，起到三個方面的作用，即大大減小故障點接地電流；減緩電弧熄滅瞬時故障點恢復電壓的上升速度；避免由于電磁式電壓互感器飽和而引發鐵磁諧振。

二、工作原理

直流偏磁式消弧線圈的工作原理是利用附加直流勵磁磁化繞組，改變鐵心磁導率，實現電感量連續變化。控制器對中性點位移電壓及消弧線圈電流實時監測，根據監測結果閉環調節三相全控整流電路輸出勵磁電流，從而實現消弧線圈勵磁電流的可控輸出。

三、產品組成及安裝

  偏磁式消弧線圈成套裝置分為干式與油浸式式兩種。

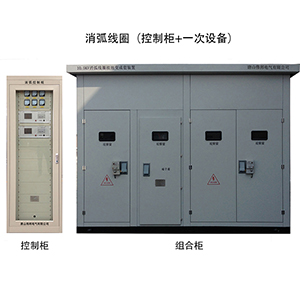

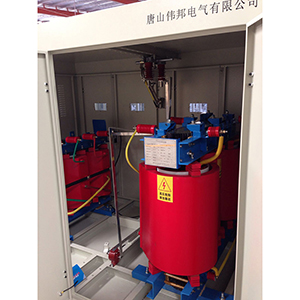

  干式消弧線圈成套裝置組成：DKSC接地變壓器、XHDC消弧線圈、控制柜（含WB-XHK-Ⅱ消弧線圈控制器及小電流接地選線）三部分組成。實際供貨時，接地變壓器和消弧線圈及隔離開關、電流互感器、避雷器等會組裝在一個殼體內，整體供貨。

油浸式消弧線圈成套裝置組成：接地變消弧線圈一體裝置(同一油箱封裝，外觀同油浸式變壓器)、控制柜（含WB-XHK-Ⅱ消弧線圈控制器及小電流接地選線，其中小電流接地選線功能為選配）兩部分組成，接線簡便，維護方便。

控制柜建議安裝在變電站主控室，接地變壓器和消弧線圈安裝在高壓室內或戶外。

四、偏磁式消弧線圈成套裝置的特點

 1.全靜態結構，電控?zé)o極連續可調。內部無任何運動部件，無觸點，調節速度快（毫秒級）、調節范圍大、可靠性高、使用壽命長。

 2.采用避開諧振點的動態補償方法，無串聯諧振產生，即在電網正常運行時，不施加勵磁電流，將消弧線圈調諧到遠離諧振點的狀態，但實時檢測電網電容電流的大小，當電網發生單相接地后，調節消弧線圈達到理想補償狀態。同時采用有補償下限的消弧線圈，能夠徹底避免鐵磁諧振過電壓。

  3.單相接地地后消弧線圈的補償方式能夠根據要求在過補償、欠補償、全補償之間選擇。

  4.控制系統能夠?qū)崟r(shí)測量、顯示系統電容電流，具有接地故障記憶功能。

  5.控制系統具有RS232/485通訊接口，能夠同上位監控系統通訊，將控制系統的狀態、電網的電容電流、中性點電壓及接地后的故障信息傳送至變電站自動化系統。

  6.成套裝置具有雙套并運功能。

  7.成套裝置可以選配小電流接地選線裝置配套使用，用于選擇故障接地線路。

五、性能指標

1.適用電壓等級:6KV、10KV、35KV、66KV

2.電容電流測量誤差≤2%

3.電容電流跟蹤靈敏度<0.5A

4.調節方式：無極連續調節

5.單相接地故障時殘流≤5A

6.系統運行時位移電壓≤15%

7.勵磁電流響應時間：≤20 ms

8.單相接地后補償脫諧度<5%
